قوى كهربية و تحكم

الPower Factor وطرق تحسينه


سندرس اليوم مصطلح فى غاية الاهميه فى مجال الهندسة الكهربية ( power factor )

فى البداية لابد معرفة بعض المصطلحات لدراسة ال (power factor) :


  active power (P): وهى القدره المستهلكة كليا فى المقاومات فى الدائرة الكهربية .


reactive power (Q) : هى القدرة الممتصة او المعاده بواسطة الملفات (coils) او المكثفات ( capacitance) .

( S) apparent power : هى القدرة الكهربية الكلية التى يغذى المصدر بها الدوائر الكهربية .
                                                            S =P +jQ
  • P=P<90
  • QL=QL<90
  • Qc=Qc<-90
  • Cos φ =P/S
  •       power factor = active power / apparent power

يوجد فئتين اساسيتين من احمال شبكة التيار AC :


Resistive loads :

 وهى الاجهزة التى تحتوى على مقاومة فقط , التيار المسحوب يتحول الى حرارة او اضاءة , بحيث ان

    الجهد ثابت فأن active power = apparent power , فى هذة الحالة يكون P.F =1 , الجهد و التيار فى نفس الطور φ=0
 inductive loads :

جميع المحركات و المحولات تعتمد على المغناطيسية المتغيرة وليست الدائمة كاساس عملها .
التيار الكهربى اللازم لهذا الغرض لا يستفاد منها بالكامل , بعد ان ينتج القوة المغناطيسية يعود التيار لمحطة توليد القدرة
 الكهربية و يسمى ب reactive power  والتيار الذى ينفذ عمله ويستفاد منه بالكامل يسمى ب active power , يسبق الجهد
التيار بزاوية 90 لذا فا  φ=90

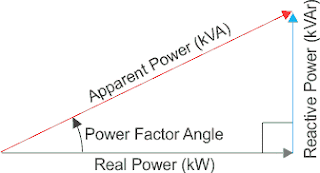

 Cosφ :المجموع الاتجاهى او النسبة بين كلا من active and reactive power لانتاج ال apparent power .


power factor

تحسين ال power factor :


المكثف هو الجهاز الاكثر عمليا و اقتصاديا لتحسينها , كما ذكرنا ال
reactive power or inductive power ينتج من الاحمال inductive loads .
فالمكثفات تنتج قدرة معاكسة لها تماما فتلاشيها و تسمى ال capacitive reactive power , لمنع تدفق التيار الغير فعال فى
الخطوط بين الحمل و محطة القدرة فيتم توصيل المكثف على التوازى مع الحمل كجهاز تخزين للتيار الغير فعال , فالتيار
reactive current عند توصيل الحمل لا يعود الى محطة القدرة بل الى المكثف و يتداول بين المكثف و الحمل .
