سنشرح اليوم محاضره تغذيه الكهرباء فى المشاريع , ودا بيكون مهم جدا للاستشاري والمهندس التنفيذي و مهندس الموقع :

Feeding System :

Cairo electric distribution company هناك ثلاثه انواع لتغذيه النظام او المشروع :

• احمال اقل من 1MVA .

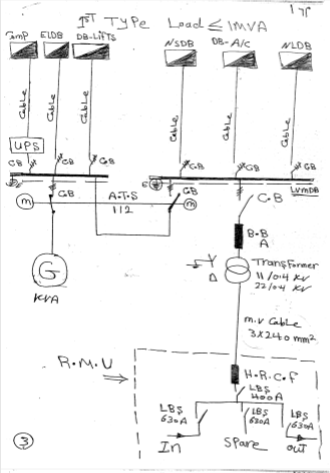

والنوع الاول دا بتكون التغذيه من خلال مصدر تغذيه واحد لان الاحمال مش كبيره .

• احمال اكبر من او تساوى 1MVA واقل من 1.25MVA .

النوع الثانى دا بتكون التغذيه من خلال مصدرين للتغذيه مستقلين وبيكون فى ترابط بينهم باستخدام Bus Coupler الذى

يتواجد فى الجهد المنخفض بعد المحول الكهربى .

• احمال اكبر من او تساوى 1.25 MVA .

النوع الثالث دا ايضا بتكون التغذيه من مصدرين للتغذيه مستقلين وبيكون فى ترابط بينهم باستخدام Bus Coupler الذى يتواجد

 فى الجهد المتوسط و المجهد المنخفض .

المكونات الرئيسيه لنظام التغذيه :

• Ring Main Unit :

تتكون من 3Load break switch  2+1   واحيانا بيكون 4Load break switch  3+1
تتكون من 3Load break switch  2+1   واحيانا بيكون 4Load break switch  3+1

دا لينك لمحاضره تشرح الRing main Unit شرح كامل  ( المحاضره الاولى ) - (المحاضره الثانيه)  .

• High Rupture Capacity Fuse  :

H.R.C.F  بتكون قبل المحول الكهربائى ولابد ان نضعه بقيمه مناسبه لانه يقوم بعمل حمايه للمحول الكهربى لحمايته من

Short circuit .

كيفيه حسابته :

اذا كان المحول الكهربى 1MVA  .

Before transformer - M.V
فلو 11KV  اذا التيار الكهربى =

1*10^6 / root 3 * 11*10^3 =

52A
I Fuse = safty factor * I load
I Fuse = 1.25 *52 = 65A
fuse Rating 80 A

لو 22KV اذا التيار الكهربى =

1*10^6 / root 3 * 22*10^3 =
26A
I Fuse = safty factor * I load
I Fuse = 1.25 *26= 32.5A
fuse Rating 40 A

• medium voltage cable :

نقوم بعملDesign للجهد المتوسط بناءا على :

1. Current carrt capacity  C.C.C .
2. short circuit level .

دائما تكون كبلات الجهد المتوسط قبل المحول الكهربى
3*240 mm^2

• Transformer :

يقوم بتحويل الجهد المتوسط 11kv  -  22kv  الى الجهد المنخفض 0.4 kv
فكما نعلم ان هناك نوعان من المحولات الكهربيه :

1. Oil type transformer .
2. Dry type transformer .

سنستكمل المحاضره القادمه عن كيفيه حساب MVA للمحول الكهربى وحسابات الاحمال .      (من هنا)
